ПАСПОРТ И РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Автоматический контроллер «Умный курятник «Кур-Шеринг» (Версия 2.3)

⚠️ ВАЖНО: Каждый контроллер имеет уникальный идентификатор вида CF-XXXXXX (шестизначный код устройства, указанный на корпусе)[cite: 1, 2]. Этот же код используется в качестве пароля по умолчанию для подключения и авторизации[cite: 1, 2]. Сохраняйте его в недоступном для посторонних месте!

1. Комплектация поставки

Блок управления контроллера «Кур-Шеринг v2.3» в сборе — 1 шт [source: 2].
Блок питания 12 В (со специальным защитным разъемом от переполюсовки) — 1 шт [source: 2].
Датчики температуры DS18B20 (для воздуха и воды) — 2 шт. (предварительно подключены к клеммам) [source: 2].
Тензодатчики веса с кабелями (в красной оболочке — для корма, в синей — для воды) — 2 шт [source: 2].
Паспорт и руководство пользователя — 1 шт [source: 3].

2. Техника безопасности

Опасность 220 В: Подключение оборудования 220 В к оранжевой колодке выполняйте строго при отключенном сетевом питании [source: 3]!
Ограничение по нагрузке: Встроенные реле рассчитаны на ток до 3 А (до 600 Вт) на один канал 220 В [source: 2]. Категорически запрещается подключать напрямую обогреватели мощностью свыше 600 Вт (используйте внешнее контакторное реле) [source: 3].
Размещение: Устанавливайте контроллер в сухом месте внутри курятника. Прямое попадание воды недопустимо [source: 3].
Защита кабелей: Все провода внутри птичника обязательно укладывайте в кабель-каналы или гофротрубы для защиты от птиц и грызунов [source: 3].

3. Монтаж контроллера, датчиков и исполнительных устройств

Порядок физического монтажа:

Крепление блока: Закрепите корпус контроллера на вертикальной стене курятника в недоступном для птиц месте.
Монтаж датчиков температуры (Верхняя зеленая колодка):
- Датчик температуры воздуха разместите на высоте 0.5–1 м от пола, вдали от прямого потока обогревателя.
- Датчик температуры воды погрузите в поилочную емкость [source: 2].
Монтаж тензодатчиков веса (Верхний разъем слева):
- Подключите кабель в красной оболочке к весовой платформе кормушки, а в синей оболочке — к платформе поилки [source: 2].
- Устанавливайте опору датчика строго по центру бункера [source: 2].

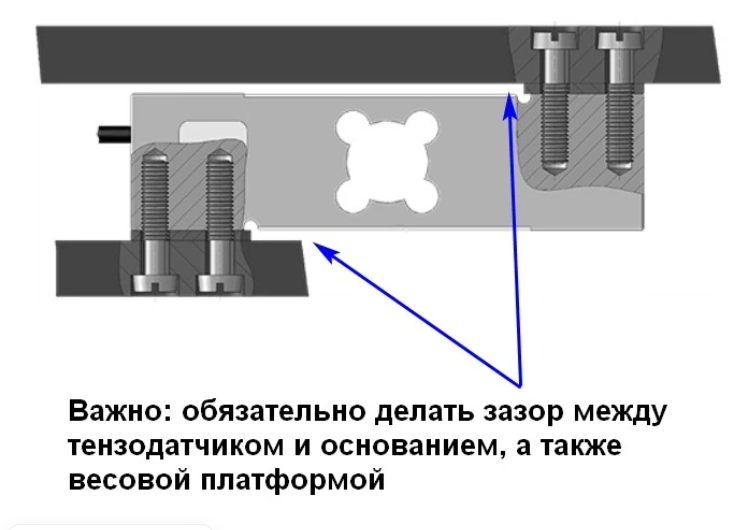

Критически важно: Обязательно соблюдайте зазор между тензодатчиком, основанием и весовой платформой! Без зазора весы работать не будут [source: 2].

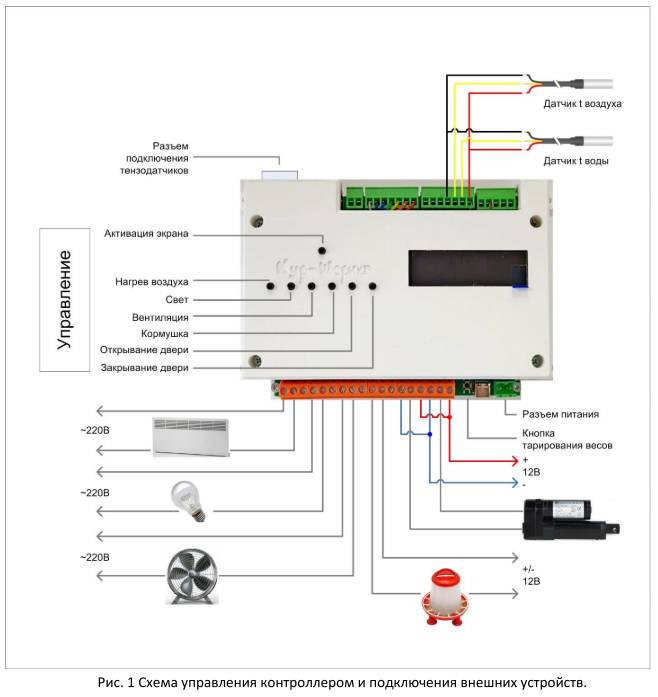

Подключение нагрузки (Нижняя оранжевая колодка, слева направо) [source: 2]:
- 1 — Обогреватель воздухообмена (~220 В, до 600 Вт) [source: 2].
- 2 — Внутреннее освещение (~220 В, до 600 Вт) [source: 2].
- 3 — Вентиляция (~220 В, до 600 Вт) [source: 2].
- 4 — Привод автокормушки (+/- 12 В) [source: 2].
- 5 - 6 — Привод актуатора двери выгула (+/- 12 В) [source: 2].
Подключение питания: Вставьте штекер от комплектного блока питания 12 В в зеленый разъем справа [source: 2]. Разъем имеет специальную форму, исключающую ошибку [source: 2].

4. Включение и настройка Wi-Fi подключения

Включите блок питания в сеть 220 В [source: 2]. На экране появится приветствие: Кур-Шеринг Ver: 2.3 [source: 2].
При первом включении контроллер автоматически создаст точку доступа [source: 2]:
- SSID: Chicken Farm [source: 2]
- Пароль по умолчанию: CF-000000 [source: 1, 2]
- IP-адрес: 192.168.4.1 [source: 1, 2]
Со смартфона подключитесь к Wi-Fi сети Chicken Farm и перейдите в браузере по адресу: http://192.168.4.1 [source: 1, 2].
В открывшемся Мастере настройки выберите вашу дачную Wi-Fi сеть и введите от неё пароль [source: 2].
* На этап настройки отводится 3 минуты, после чего прибор перезагрузится [source: 2].
После сохранения контроллер автоматически подключится к вашей сети Wi-Fi [source: 2]. На его экране отобразится полученный локальный IP-адрес (например, 192.168.1.100) [source: 2].

5. Установка мобильного приложения Android и веб-интерфейса

📱 Скачайте приложение и электронную инструкцию

Отсканируйте данный QR-код камерой вашего смартфона, чтобы:
1. Скачать и установить официальное приложение «Кур-Шеринг» для Android.
2. Открыть данное руководство пользователя в электронном виде (PDF).

Первоначальная привязка приложения к контроллеру (Настройка MQTT):

Установите и запустите приложение Кур-Шеринг на смартфоне.
В главном меню перейдите в раздел «Настройки сервера данных (MQTT)».
В поле «Имя устройства» введите идентификатор вашего прибора (например, CF-H7G4F1).
В поле «Пароль» введите ваш пароль от устройства [source: 2].
Нажмите кнопку «Применить и сохранить». Ниже отобразится статус: «Подписан на CF-XXXXXX». Теперь связь установлена!

6. Обзор и функции мобильного приложения

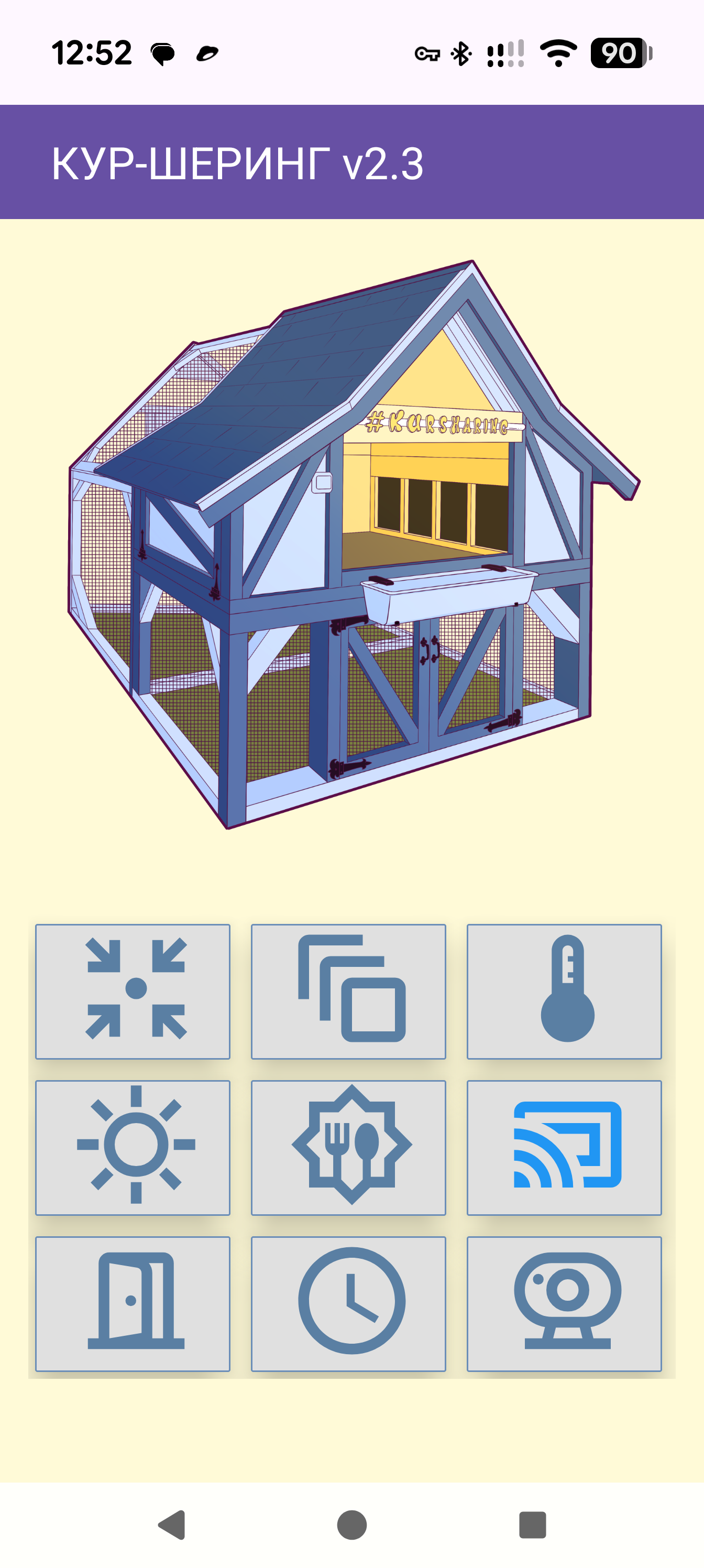

6.1. Главный экран навигации

Главный экран приложения выполнен в виде удобной плиточной панели быстрого доступа к основным узлам курятника:

Климат и Температура: Мониторинг и пороговые значения.
Освещение: Авто-расписание и ручной свет.
Кормушка: Настройки порций и времени кормления.
Дверь выгула: Статус калитки и принудительное открытие.
Реле: Прямой контроль исполнительных каналов.
Видеокамеры: Переход к потоковому видео (поддержка 2-х камер).

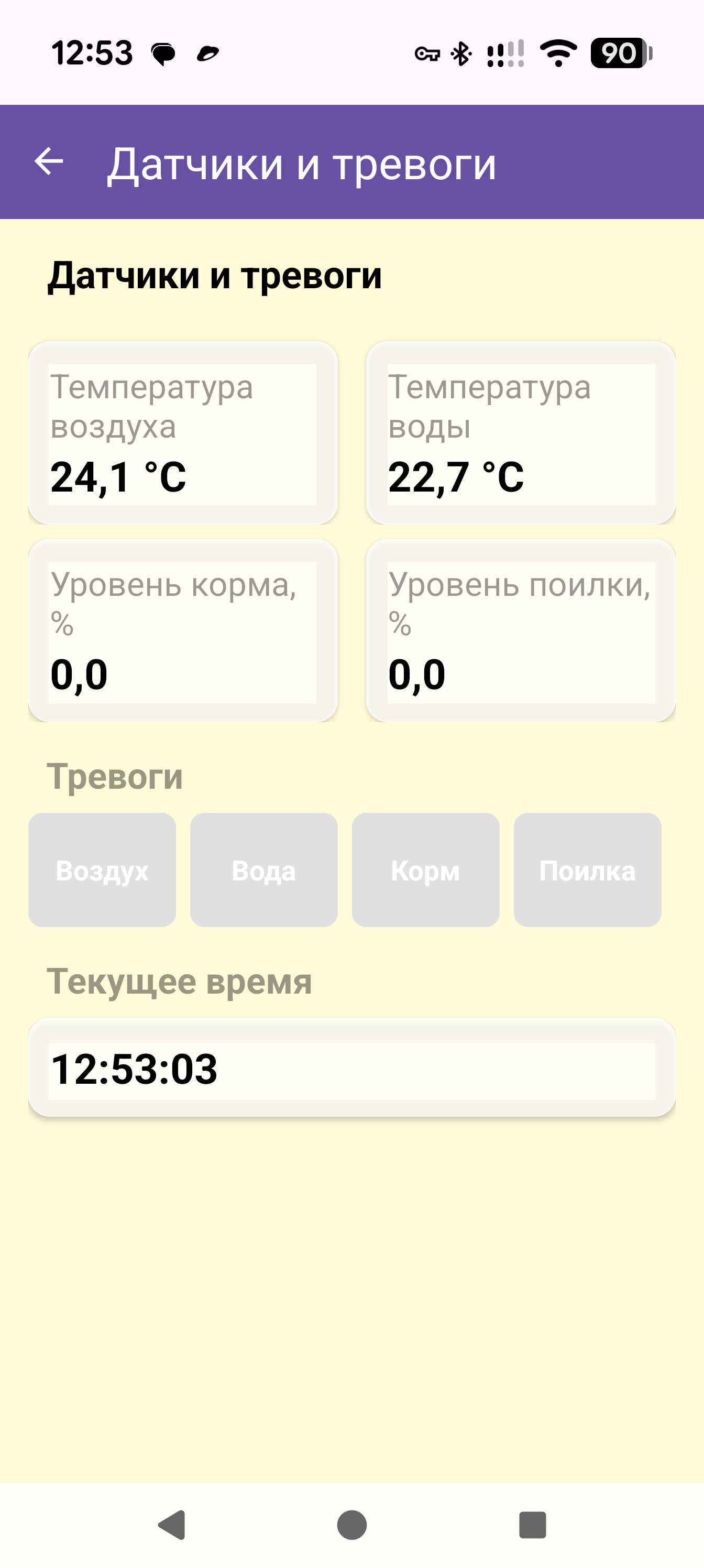

6.2. Экран «Датчики и тревоги»

Раздел предназначен для оперативного визуального контроля обстановки:

Температура воздуха и воды: Отображение текущих градусов в реальном времени [source: 2].
Уровень корма и поилки (%): Процент заполнения баков по данным тензодатчиков [source: 2].
Блок «Тревоги»: Индикаторы статусов (Воздух, Вода, Корм, Поилка) [source: 1, 2]. При аварии соответствующий индикатор начинает пульсировать [source: 1, 2].
Текущее время: Синхронизировано с сервером точного времени [source: 2].

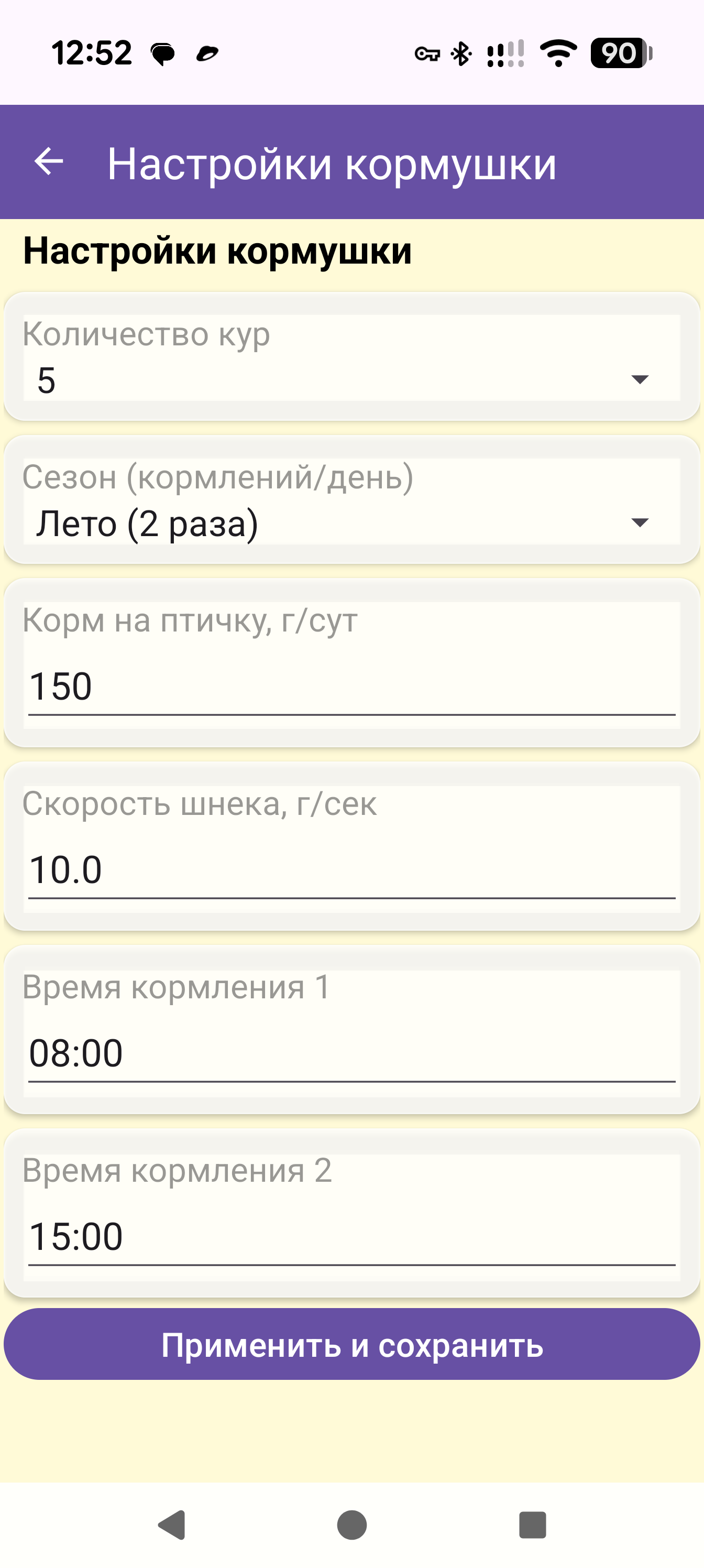

6.3. Экран «Настройки кормушки»

Позволяет задать точный алгоритм автокормления [source: 2]:

Количество кур: От 1 до 10 несушек (влияет на объем порции) [source: 2].
Сезон: Лето (2 кормления в день) / Зима (3 кормления в день) [source: 2].
Корм на птичку (г/сут): Суточная норма (обычно 100–200 г) [source: 2].
Скорость шнека (г/сек): Скорость выдачи вашего механизма для точного расчета секундомера [source: 2].
Время кормлений: Установка точных часов выдачи корма (например, 08:00 и 15:00) [source: 2].

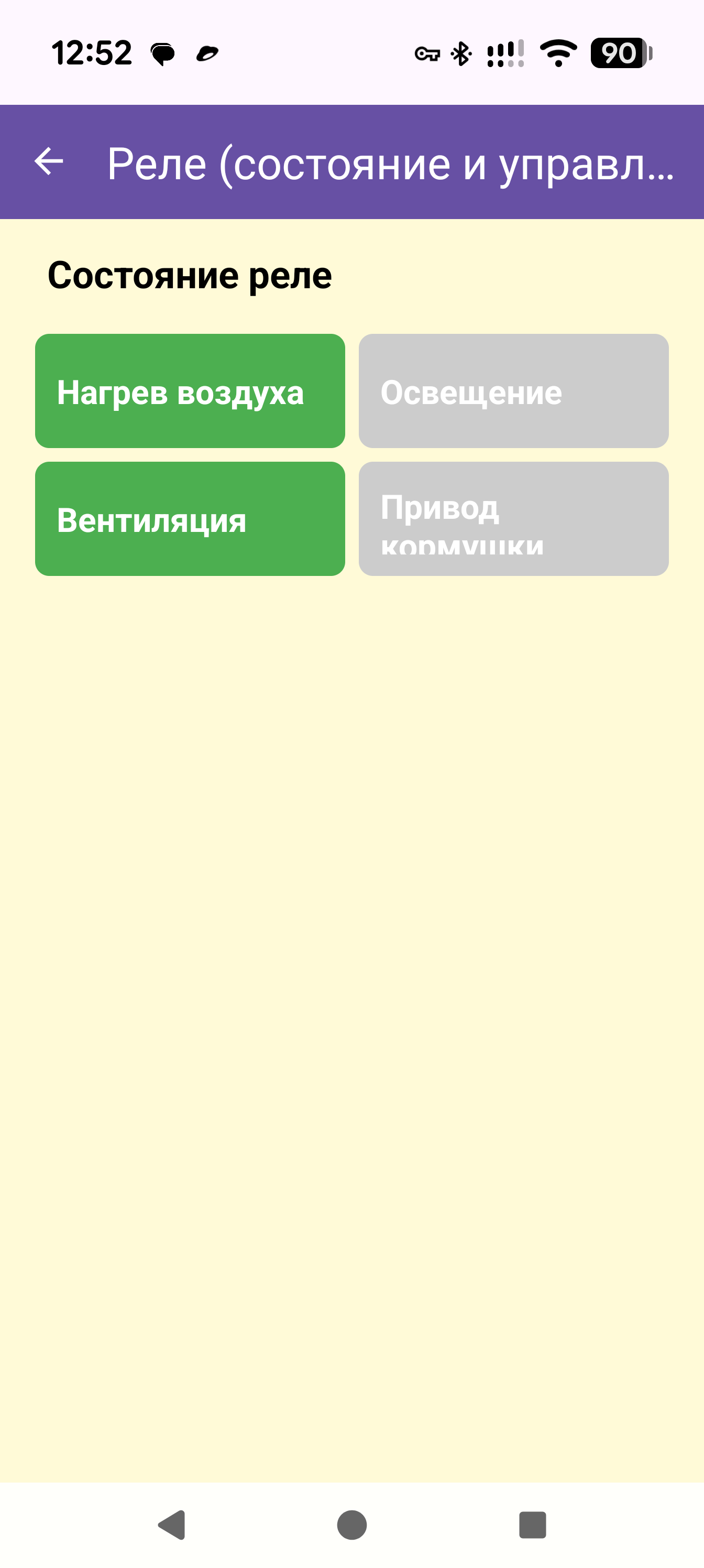

6.4. Экран «Состояние реле»

Прямое ручное переключение силовых каналов [source: 2]:

Нагрев воздуха / Вентиляция / Освещение / Привод кормушки: Зеленый цвет означает, что устройство включено в данный момент, серый — выключено [source: 2].

Примечание: При ручном включении реле автоматика временно отключается для данного канала, уступая вашей прямой команде [source: 2].

7. Ручное управление кнопками на корпусе

Номер кнопки	Назначение и функция
1	Включение / выключение обогрева воздуха (Реле 1) [source: 2]
2	Включение / выключение внутреннего освещения (Реле 2) [source: 2]
3	Включение / выключение вентиляции (Реле 3) [source: 2]
4	Принудительное включение подачи корма (Реле 4) [source: 2]
5	Принудительное открытие двери выгула (Реле 5) [source: 2]
6	Принудительное закрытие двери выгула (Реле 6) [source: 2]
7 (Сверху)	Активация дисплея (в целях экономии дисплей гаснет через 60 сек) [source: 2]
8 (У Type-C)	Тарировка весов: Нажмите при пустых емкостях корма и воды для обнуления [source: 2].

8. Поиск и устранение неисправностей

Сообщение / Ошибка	Причина	Способ решения
«Ошибка весов!» [source: 2]	Обрыв провода тензодатчика или сбой калибровки [source: 2]	Проверить провода HX711 [source: 2], опустошить баки и обнулить весы Кнопкой 8 [source: 2].
«Таймаут WiFi!» [source: 2]	Не удалось подключиться к роутеру за 180 сек [source: 2]	Перезагрузить контроллер, проверить пароль роутера [source: 2].
Дверь не движется [source: 2]	Заклинивание калитки или обрыв привода [source: 2]	Проверить контакты реле 5/6 [source: 2], очистить дверной проем.
«Ошибка реле!» / «Ошибка кнопок!» [source: 2]	Системный сбой связи с платой PCF8574 [source: 2]	Выключить питание на 10 секунд [source: 2]. При повторении обратиться в сервис.

9. Технические характеристики

Микроконтроллер: ESP32 (FreeRTOS, 2 ядра) [source: 2]
Дисплей: Цветной TFT ST7789, разрешение 284×76 px [source: 2]
Максимальная нагрузка реле: До 3 А × 220 В (каналы 1–3) / до 10 А × 12 В (каналы 4–6) [source: 2]
Датчики температуры: 2× DS18B20 (диапазон измерений -30°C ... +80°C) [source: 2]
Весовые модули: 2× HX711 (корм до 6 кг, вода до 10 л) [source: 2]
Интерфейсы: Wi-Fi 2.4 ГГц, протокол MQTT 3.1.1, NTP-время [source: 2]
Питание: Постоянный ток 12 В (DC), потребление 200–500 мА [source: 2]

10. Гарантийные обязательства и ограничение ответственности

1. Условия гарантии: Изготовитель гарантирует исправную работу контроллера в течение 12 месяцев со дня продажи при соблюдении правил монтажа [source: 3].

2. Ограничения гарантии: Гарантия не распространяется на приборы с механическими повреждениями, следами попадания воды внутрь корпуса, перебитыми птицами/грызунами кабелями, а также на сгоревшие реле из-за перегрузки свыше 600 Вт [source: 3].

3. Отказ от ответственности за животный фонд: Контроллер является вспомогательным техническим средством [source: 3]. Производитель и продавец не несут материальной и юридической ответственности за гибель, заболевание птицы или порчу корма, возникшие в результате отключения электроэнергии, обрыва интернет-связи, заклинивания сторонней механики или некорректных настроек пользователя [source: 3]. Регулярно контролируйте птицу визуально или через видеокамеры [source: 3]!

11. Служба поддержки

Telegram-поддержка: @Magellan31RUS [source: 2]
Инженер-разработчик: Макс (@Magellan31RUS) [source: 2]

ГАРАНТИЙНЫЙ ТАЛОН
Наименование прибора:	Контроллер «Умный курятник «Кур-Шеринг v2.3» [source: 3]
Серийный номер ID:	`CF-__________________` [source: 3]
Дата продажи:	«____» ____________________ 202___ г. [source: 3]
Продавец / Подпись:	____________________ / ____________________ [source: 3]
С правилами монтажа, техникой безопасности, условиями гарантии и ограничением ответственности ознакомлен. Комплектность проверена, претензий к внешнему виду не имею [source: 3]. Подпись покупателя: ___________________________________ [source: 3]
